Herramienta aislada 1000 V: qué exige la norma y cómo se reconoce

En los trabajos eléctricos, la herramienta forma parte de las medidas de seguridad. Y cuando existe riesgo de contacto con partes en tensión, no basta con que tenga el mango recubierto: debe estar diseñada, ensayada y marcada específicamente para ese uso. Conviene saber qué la certifica, cómo se reconoce y cuándo deja de servir.

Cuándo hace falta una herramienta aislada

La regla de partida no cambia: se trabaja sin tensión. Cortar, consignar, verificar la ausencia de tensión y señalizar es el procedimiento, y la herramienta aislada no lo sustituye.

Hay trabajos, sin embargo, que se realizan en tensión o en proximidad de partes activas, con procedimiento definido y personal cualificado. Ahí la herramienta aislada forma parte del sistema de protección, junto con el EPI, la formación y el método de trabajo. No es la única barrera, pero sí una de las que dependen directamente de lo que se lleva en la mano.

Es una situación más habitual de lo que parece:

• Cuadros eléctricos y mantenimiento de instalaciones, donde a menudo se interviene con parte de la instalación en servicio.
• Fotovoltaica, donde el campo de paneles sigue generando aunque el inversor esté parado.
• Talleres de vehículo eléctrico e híbrido, donde apagar el vehículo no equivale por sí solo a garantizar la ausencia de tensión en el sistema de alta.
• Mantenimiento industrial, donde parar una línea entera para una intervención pequeña no siempre es viable.

Qué certifica la norma

La referencia es la EN/IEC 60900, que en el ámbito alemán aparece también como DIN EN 60900 y en las fichas de algunos fabricantes se acompaña de la VDE 0682 parte 201. Cubre las herramientas manuales aisladas y aislantes para trabajar en tensión o cerca de partes activas hasta 1000 V en corriente alterna y 1500 V en corriente continua.

Conviene entender bien esas cifras: son las tensiones nominales de utilización contempladas por la norma, no el valor al que se ensaya la herramienta. Los ensayos dieléctricos se realizan muy por encima, precisamente para que quede margen.

El segundo matiz es que la certificación es de la pieza, no de la gama: que un fabricante tenga línea aislada no convierte en aislada cualquier herramienta suya. Por eso, en las herramientas aisladas de GEDORE, las fichas indican ensayo individual: cada pieza se comprueba una a una antes de salir de fábrica, no se ensaya un lote y se extrapola al resto.

Aislada no es lo mismo que con mango de plástico

Es la confusión más frecuente, y puede salir cara. Muchas herramientas llevan mango bimaterial, ergonómico y agradable, y no aíslan nada: el plástico está ahí por comodidad y por agarre.

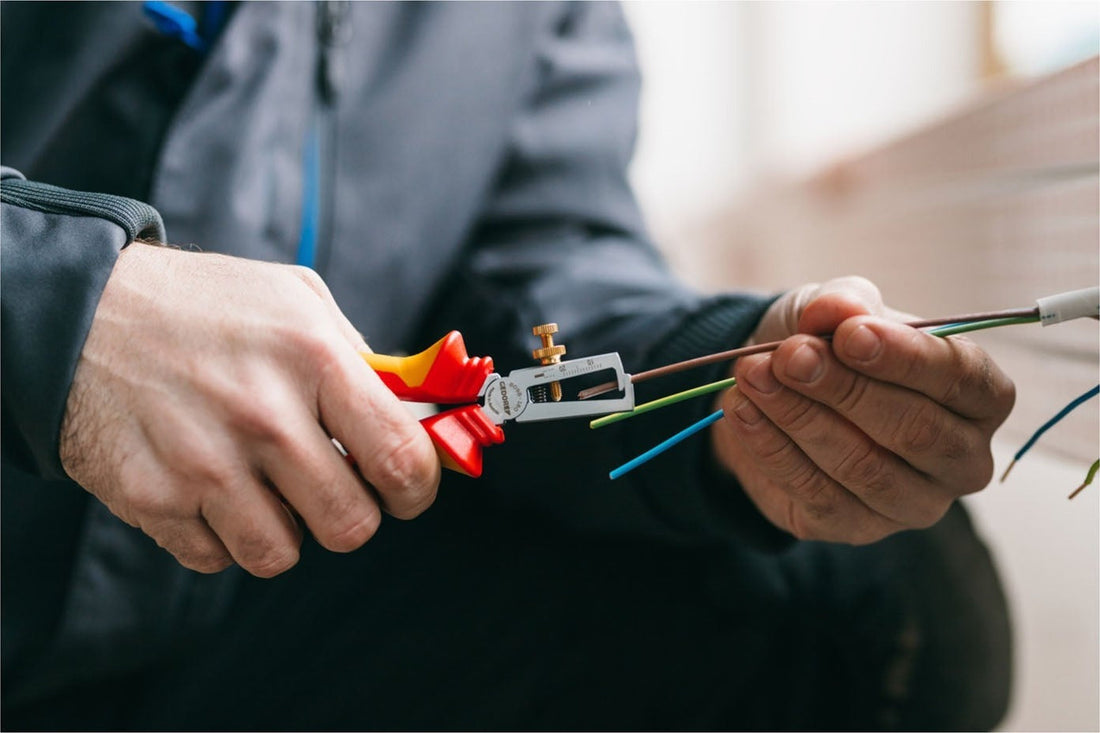

En una herramienta aislada, el recubrimiento cubre toda la parte que puede llegar a tocar un elemento en tensión. En un destornillador, eso significa la caña entera salvo la punta estricta. En unos alicates, las dos ramas completas hasta el filo. Si se ve metal desnudo donde la mano o el trabajo pueden alcanzarlo, no es una herramienta aislada, por muy grueso que sea el mango.

Cómo se reconoce

Una herramienta aislada certificada lo dice sobre sí misma, marcado sobre el propio aislamiento:

• El símbolo de doble triángulo, que identifica la aptitud para trabajos en tensión.
• La tensión nominal, 1000 V, de forma legible y permanente.
• La referencia a la norma y la marca del fabricante.

Si el marcado no está, o se ha borrado con el uso hasta no poder leerse, la herramienta ya no acredita su certificación. Y una herramienta que no puede acreditarla no debería utilizarse en un trabajo que la exige.

Cuándo se retira del servicio

Esta es la parte que más se descuida. El aislamiento está sometido a desgaste, y hay que revisarlo antes de utilizar la herramienta: se daña, y cuando se daña no avisa. Conviene retirar la pieza ante cualquiera de estas señales:

• Cortes, grietas o arañazos que dejen ver el material de debajo.
• Quemaduras, burbujas o zonas hinchadas, señal de que ha habido calor.
• Recubrimiento despegado o que gira sobre la herramienta.
• Herramientas implicadas en un arco eléctrico, aunque a simple vista no haya marca.

Y dos cosas que el fabricante desaconseja expresamente: reparar un aislamiento con cinta, y rectificar o limar la punta de un destornillador aislado. Lo primero no restituye nada; lo segundo altera la continuidad entre el recubrimiento y la punta, que es justo lo que se certificó.

El taller de vehículo eléctrico, donde ya es rutina

En automoción esto ha dejado de ser un caso particular. En un híbrido o un eléctrico, apagar el vehículo no equivale por sí solo a garantizar la ausencia de tensión en el sistema de alta, y la intervención empieza antes de tocar nada: comprobar, consignar y señalizar.

Por eso los surtidos para este trabajo no son solo herramienta. El conjunto de maletas L-Box para vehículos híbridos incorpora comprobador digital de tensión, candado de seguridad y señales de advertencia junto a las herramientas aisladas, porque el procedimiento cuenta tanto como el útil.

Apretar a par, también aquí

Un borne apretado de menos calienta; apretado de más, daña el terminal. El apriete controlado no es un refinamiento: es parte del trabajo. Para eso existen las dinamométricas aisladas, como la VDE 4508-02, de 3/8" y 5-25 Nm, con aislamiento hasta 1000 V según EN/IEC 60900 y una desviación máxima del ±3 %, por debajo del ±4 % que admite la norma de dinamométricas.

Un detalle que conviene mirar al elegirla: que admita recalibración y ajuste sin dañar el aislamiento. Una dinamométrica se recalibra periódicamente, y si ese proceso obliga a manipular el recubrimiento, la certificación deja de sostenerse. Si estás eligiendo dinamométrica, en cómo elegir una llave dinamométrica está el criterio general, que aquí se aplica igual con la restricción del aislamiento.

Cómo se guarda

Una herramienta aislada suelta en el cajón, rozando con el resto, dura menos. No por el metal, que aguanta, sino por el recubrimiento, que es lo que hay que proteger. Guardarla en su módulo o en su maleta no es orden: es mantenimiento.

En GEDORE la gama aislada está repartida por tipo de trabajo, desde destornilladores y alicates hasta vasos y carracas, y también en maletas y surtidos ya compuestos. Puedes verla entera en herramienta aislada 1000 V.

Elegir herramienta aislada se hace una vez. Revisarla, muchas. La segunda parte es la que suele faltar.
