Cómo elegir un extractor según la pieza y el acceso
Extraer un rodamiento, una polea, un engranaje o un casquillo puede parecer una operación sencilla hasta que el acceso es limitado o la pieza ofrece resistencia. En ese momento, la elección del extractor deja de depender solo del tamaño: importa cómo puede sujetarse la pieza, cuánto espacio hay alrededor y dónde debe aplicarse la fuerza.
Un extractor adecuado transmite el esfuerzo en la dirección del eje y de forma progresiva. Si el punto de agarre no es el correcto, el husillo se descentra o las patas no llegan a la zona prevista, aumentar la fuerza no corrige eso y puede complicar el desmontaje.
Para elegir un extractor conviene responder antes a cuatro preguntas: qué pieza se va a extraer, desde dónde puede agarrarse, qué anchura y profundidad requiere el acceso y qué nivel de fuerza exige la operación. A partir de ahí se puede decidir si conviene un extractor exterior, interior, de 2 o 3 patas, un separador o una solución hidráulica.
Qué pieza necesitas extraer
El tipo de componente es el primer criterio. Rodamientos, poleas, engranajes, casquillos o anillos pueden tener diámetros similares y, sin embargo, requerir soluciones diferentes por su geometría o por la forma en la que están montados.
Antes de elegir la herramienta hay que localizar el punto de apoyo disponible. En una polea montada sobre un eje puede existir espacio para colocar las patas por detrás; en un rodamiento alojado dentro de una carcasa, en cambio, ese acceso exterior puede no existir.
La pregunta clave no es solo «¿qué tamaño tiene la pieza?», sino «¿dónde puede agarrar el extractor sin interferir con los elementos que deben permanecer montados?».
Extracción exterior o interior
Cuando la pieza sobresale y existe acceso por detrás, un extractor exterior permite apoyar las patas sobre el componente mientras el husillo actúa sobre el eje. Es una configuración habitual para desmontar poleas, ruedas, engranajes o rodamientos accesibles desde el exterior.
La situación cambia cuando el componente está alojado dentro de una carcasa y no existe un borde exterior al que puedan llegar las patas. En ese caso se recurre a un extractor interior, que se introduce en el diámetro interior de la pieza para crear el punto de agarre.
En la gama GEDORE, los extractores interiores de la serie 1.30 están pensados para rodamientos, aros, casquillos y retenes con ajuste firme. Según la aplicación, pueden utilizarse con contrasoporte o con martillo deslizante. El extractor de interiores GEDORE 1100-1.30, por ejemplo, cubre diámetros interiores de 12 a 35 mm mediante cinco cabezales e incorpora ambas opciones de extracción.
Extractores de 2 o 3 patas: qué cambia
La elección entre dos y tres patas depende, sobre todo, de la geometría de la pieza y del espacio disponible alrededor.

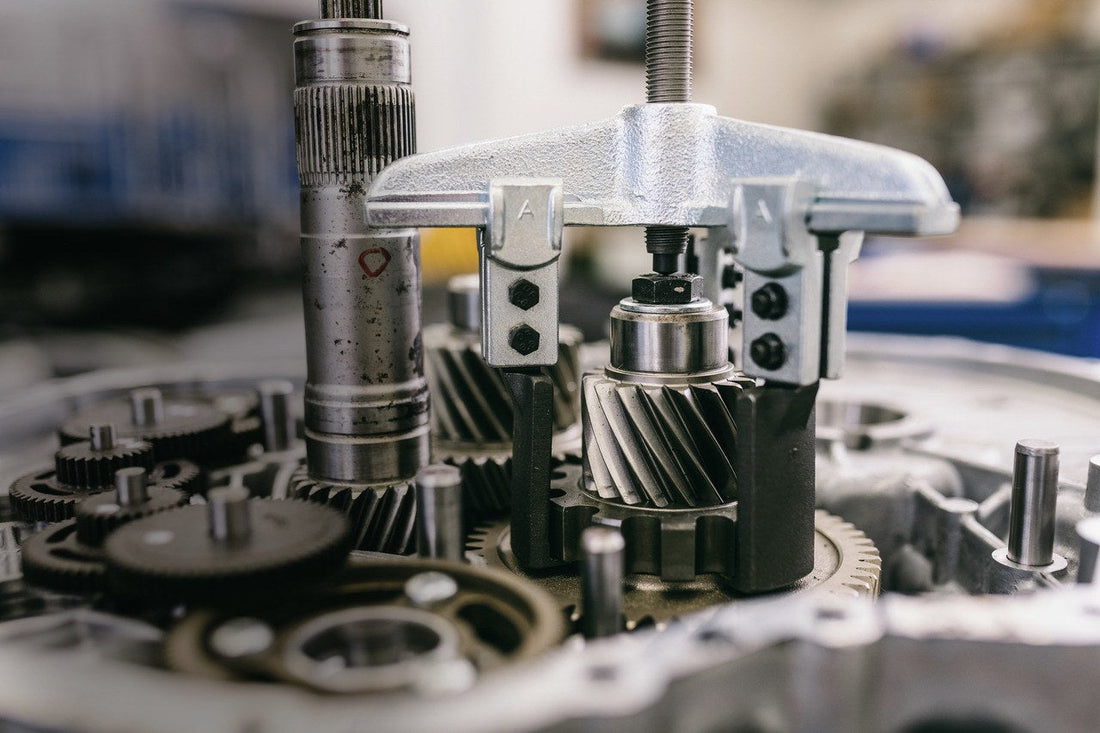

Los extractores de 2 patas GEDORE pueden resultar más sencillos de colocar cuando el acceso lateral está condicionado por otros componentes. Si existe espacio suficiente, los extractores de 3 patas GEDORE reparten el apoyo entre tres puntos y pueden facilitar una sujeción más equilibrada alrededor de la pieza.
No se trata de considerar una configuración mejor que la otra. La opción adecuada es la que permite que todas las patas apoyen de forma firme y que el husillo quede alineado con la dirección de extracción.
Los juegos configurables son útiles cuando en el mismo entorno de trabajo aparecen piezas y accesos distintos. El juego de extractores GEDORE 1.07/K-2 combina puentes para 2 y 3 patas y ganchos estrechos en varias longitudes, de modo que la configuración puede adaptarse a diferentes profundidades y zonas de acceso.
Anchura y profundidad de sujeción: dos medidas clave
Dos extractores que parecen similares pueden tener capacidades de trabajo muy distintas. Antes de seleccionar uno conviene comprobar dos dimensiones.
La anchura de sujeción indica la distancia que puede abarcar el extractor. Debe ser suficiente para que las patas alcancen correctamente el contorno de la pieza sin trabajar en una posición forzada.
La profundidad de sujeción determina hasta dónde pueden llegar las patas desde el puente del extractor. Es un dato especialmente importante cuando el componente se encuentra alejado del extremo del eje o detrás de otros elementos.
Por eso, medir únicamente el diámetro no basta. Un extractor puede tener anchura suficiente y, aun así, no alcanzar el punto de agarre. También puede ocurrir lo contrario: disponer de la profundidad necesaria pero no poder abrir las patas hasta la medida requerida.
La selección debe hacerse siempre dentro de la capacidad de trabajo indicada para el extractor, las patas y el husillo. Si la geometría obliga a trabajar al límite o a improvisar prolongaciones, conviene buscar otra configuración.
Cuando no hay espacio detrás de la pieza
En algunos montajes apenas existe separación entre la pieza que debe retirarse y la superficie que hay detrás. Es frecuente en rodamientos, pistas interiores, engranajes o componentes de paredes finas.
Cuando las patas de un extractor convencional no pueden introducirse correctamente, un separador —o extractor de guillotina, como figura en catálogo— permite crear una superficie de apoyo detrás de la pieza. Sus bordes se aproximan alrededor del componente y proporcionan un punto desde el que trabajar posteriormente con el extractor correspondiente.
El objetivo no es forzar una pata en un hueco insuficiente. Si el extractor no puede apoyar de forma completa y estable, hay que cambiar el sistema de agarre. En piezas delicadas o con poca superficie disponible, esta diferencia puede ser determinante.
La colocación importa tanto como la fuerza
Incluso con el extractor correcto, una mala colocación puede desviar la carga. Antes de aplicar fuerza, el husillo debe quedar lo más alineado posible con el eje de extracción y las patas deben apoyar de forma firme sobre zonas equivalentes de la pieza.
Conviene comenzar aplicando carga de forma progresiva y observar el conjunto. Si una pata se desplaza, el extractor se inclina o el punto de presión del husillo deja de estar centrado, hay que detener la operación y recolocar la herramienta.
Más fuerza no corrige un agarre deficiente. Tampoco conviene compensar una herramienta insuficiente con tubos de prolongación, golpes o combinaciones no previstas para el conjunto. El extractor debe trabajar dentro de la capacidad especificada para sus componentes.
Cuándo recurrir a una solución hidráulica
Hay piezas fuertemente ajustadas y trabajos industriales en los que la fuerza necesaria supera lo razonable para un husillo mecánico convencional. En esas situaciones puede tener sentido recurrir a un sistema hidráulico.
El extractor hidráulico GEDORE 1.07/4A1-B-HSP3, por ejemplo, está orientado a aplicaciones industriales exigentes y puede utilizarse en poleas pesadas, volantes de impulsión, engranajes y otras piezas montadas con alta resistencia. Sus ganchos pueden orientarse para trabajar en extracción exterior o interior y el accionamiento se realiza mediante un grupo hidráulico compatible.
La hidráulica permite generar fuerzas elevadas de forma controlada, pero no sustituye una selección y una colocación correctas. Antes de aumentar la carga hay que comprobar que el extractor, los ganchos, el husillo y los puntos de apoyo están dimensionados para la operación.
Checklist rápido
- Identifica la pieza y la dirección en la que debe salir antes de elegir el extractor.
- Comprueba si el agarre debe realizarse desde el exterior o desde el diámetro interior.
- Mide la anchura y la profundidad necesarias; no elijas el extractor solo por el diámetro de la pieza.
- Valora el espacio alrededor: 2 o 3 patas dependerán también de qué configuración pueda colocarse correctamente.
- Si no existe hueco detrás de la pieza, considera un separador en lugar de forzar las patas.
- Alinea el husillo con el eje de extracción y comprueba que todas las patas apoyan de forma firme.
- Aplica la carga de forma progresiva y detente si el extractor se inclina o pierde el apoyo.
- No compenses un agarre deficiente aumentando la fuerza ni utilices elementos fuera de la capacidad indicada.
- Para fuerzas elevadas, valora una solución hidráulica dimensionada para el trabajo.
Conclusión
Elegir un extractor no consiste únicamente en encontrar uno suficientemente grande. La pieza, el punto de agarre, el acceso disponible, la anchura, la profundidad y la fuerza necesaria forman parte de una misma decisión.
Una selección correcta permite aplicar la carga en la dirección prevista, mantener el conjunto estable y evitar improvisaciones cuando el componente empieza a ofrecer resistencia.
GEDORE dispone de extractores de 2 y 3 patas, extractores interiores, separadores, juegos configurables y soluciones hidráulicas para diferentes trabajos de mantenimiento, reparación e industria. Antes de aplicar fuerza, el primer paso es siempre el mismo: elegir el sistema de extracción que mejor se adapte a la pieza y al acceso real.
